Anel de retenção (abaulado) para furos

 Grupo : 521

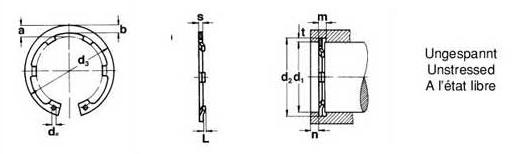

    RING DIMENSIONS GROOVE DIMENSIONS SUPPLEMENTARY DATA
Código Reno para
encomenda		 Dimension
nominal d1 		s d3 Tol. a
max.		 b
aprox. 		ds
min. 		d2 Tol. m
min. 		n FN
(kN) 		FR
(kN) 		g FRg
(kN) 		FLmax.
 (kN) 		L
min. 		u C
(kN/mm)
00.521.016 16 0,60 17,3 +0,42 -0,13 3,4 2,1 1,7 16,8 +0,11 0,70 1,2 3,40 1,75 1,0 0,56 0,05 0,25 0,05 0,47
00.521.017 17 0,60 18,3 +0,42 -0,13 3,7 2,2 1,7 17,8 +0,11 0,70 1,2 3,60 1,71 1,0 0,54 0,08 0,25 0,05 0,38
00.521.018 18 0,80 19,5 +0,42 -0,13 4,1 2,3 1,7 19 +0,15 0,90 1,5 4,80 4,20 1,0 1,33 0,14 0,25 0,05 0,72
00.521.019 19 0,80 20,5 +0,42 -0,13 3,8 2,3 2,0 20 +0,15 0,90 1,5 5,10 4,06 1,0 1,29 0,17 0,25 0,05 0,86
00.521.020 20 1,00 21,5 +0,42 -0,13 3,9 2,4 2,0 21 +0,15 1,10 1,5 5,40 7,80 1,0 2,50 0,31 0,25 0,05 1,55
00.521.021 21 1,00 22,5 +0,42 -0,13 4,0 2,4 2,0 22 +0,15 1,10 1,5 5,70 8,10 1,0 2,60 0,30 0,25 0,05 1,50
00.521.022 22 1,00 23,5 +0,42 -0,13 4,0 2,6 2,0 23 +0,15 1,10 1,5 5,90 8,35 1,0 2,70 0,46 0,35 0,05 1,52
00.521.023 23 1,20 24,6 +0,42 -0,13 4,1 2,6 2,0 24,1 +0,15 1,30 1,6 6,80 13,80 1,0 4,50 0,60 0,35 0,10 2,42
00.521.024 24 1,20 25,9 +0,42 -0,21 4,2 2,6 2,0 25,2 +0,21 1,30 1,8 7,70 13,90 1,0 4,60 0,57 0,35 0,10 2,26
00.521.025 25 1,20 26,9 +0,42 -0,21 4,4 2,8 2,0 26,2 +0,21 1,30 1,8 8,00 14,60 1,0 4,70 0,53 0,35 0,10 2,12
00.521.026 26 1,20 28,5 +0,42 -0,21 4,4 2,8 2,0 27,2 +0,21 1,30 1,8 8,40 13,80 1,0 4,60 0,51 0,35 0,10 2,04
00.521.027 27 1,20 29,1 +0,42 -0,21 4,5 2,9 2,0 28,4 +0,21 1,30 2,1 10,10 13,30 1,0 4,50 0,48 0,35 0,10 1,94
00.521.028 28 1,20 30,1 +0,5 -0,25 4,9 3,0 2,0 29,4 +0,21 1,30 2,1 10,50 13,30 1,0 4,50 0,40 0,35 0,10 1,57
00.521.030 30 1,20 32,1 +0,5 -0,25 4,9 3,2 2,0 31,4 +0,25 1,30 2,1 11,30 13,70 1,0 4,60 0,40 0,35 0,10 1,58
00.521.031 31 1,20 33,4 +0,5 -0,25 5,0 3,2 2,5 32,4 +0,25 1,30 2,5 14,10 13,80 1,0 4,60 0,41 0,35 0,10 1,63
00.521.032 32 1,20 34,4 +0,5 -0,25 5,1 3,3 2,5 33,7 +0,25 1,30 2,5 14,60 13,80 1,0 4,60 0,39 0,35 0,10 1,55
00.521.033 33 1,20 35,5 +0,5 -0,25 5,1 3,3 2,5 34,7 +0,25 1,30 2,5 15,00 14,30 1,0 4,90 0,41 0,35 0,10 1,65
00.521.034 34 1,50 36,5 +0,5 -0,25 5,3 3,4 2,5 35,7 +0,25 1,60 2,5 15,40 26,20 1,5 6,30 0,93 0,45 0,10 2,65
00.521.035 35 1,50 37,8 +0,5 -0,25 5,5 3,6 2,5 37 +0,25 1,60 3 18,80 26,90 1,5 6,40 0,91 0,45 0,10 2,61
00.521.036 36 1,50 38,8 +0,5 -0,25 5,6 3,6 2,5 38 +0,25 1,60 3 19,40 26,40 1,5 6,40 0,87 0,45 0,10 2,48
00.521.038 38 1,50 40,8 +0,5 -0,25 6,1 3,8 2,5 40 +0,25 1,60 3 22,50 28,20 1,5 6,70 0,73 0,45 0,10 2,07
00.521.040 40 1,75 43,5 +0,9 -0,39 7,2 4,0 2,5 42,5 +0,25 1,85 3,8 27,00 44,60 2,0 8,30 1,09 0,55 0,10 2,42
00.521.042 42 1,75 45,5 +0,9 -0,39 7,2 4,1 2,5 44,5 +0,25 1,85 3,8 28,40 44,70 2,0 8,40 1,10 0,55 0,10 2,44
00.521.044 44 1,75 47,5 +0,9 -0,39 7,2 4,2 2,5 46,5 +0,25 1,85 3,8 29,50 43,30 2,0 8,30 1,07 0,55 0,10 2,38
00.521.045 45 1,75 48,5 +0,9 -0,39 7,2 4,3 2,5 47,5 +0,25 1,85 3,8 30,20 43,10 2,0 8,20 1,06 0,55 0,10 2,36
00.521.047 47 1,75 50,5 +1,1 -0,46 7,2 4,5 2,5 49,5 +0,25 1,85 3,8 31,40 43,50 2,0 8,30 1,07 0,55 0,10 2,39
00.521.048 48 1,75 51,5 +1,1 -0,46 7,2 4,5 2,5 50,5 +0,3 1,85 3,8 32,00 43,20 2,0 8,40 1,07 0,55 0,10 2,38
00.521.050 50 2,00 54,2 +1,1 -0,46 8,2 4,7 2,5 53 +0,3 2,15 4,5 40,50 60,80 2,0 12,10 1,45 0,65 0,10 2,64
00.521.052 52 2,00 56,2 +1,1 -0,46 8,2 4,7 2,5 55 +0,3 2,15 4,5 42,00 60,20 2,0 12,00 1,36 0,65 0,10 2,57
00.521.055 55 2,00 59,2 +1,1 -0,46 8,2 5,1 2,5 58 +0,3 2,15 4,5 44,40 60,30 2,0 12,50 1,45 0,65 0,10 2,64
00.521.057 57 2,00 61,2 +1,1 -0,46 8,2 5,2 2,5 60 +0,3 2,15 4,5 46,00 60,80 2,0 12,70 1,47 0,65 0,10 2,67
00.521.058 58 2,00 62,2 +1,1 -0,46 8,2 5,3 2,5 61 +0,3 2,15 4,5 46,70 60,80 2,0 12,70 1,46 0,65 0,10 2,66
00.521.060 60 2,00 64,2 +1,1 -0,46 8,2 5,5 2,5 63 +0,3 2,15 4,5 48,30 61,00 2,0 13,00 1,47 0,65 0,10 2,68
00.521.062 62 2,00 66,2 +1,1 -0,46 8,2 5,6 2,5 65 +0,3 2,15 4,5 49,80 60,90 2,0 13,00 1,47 0,65 0,10 2,67
00.521.065 65 2,50 69,2 +1,1 -0,46 10,2 5,8 3,0 68 +0,3 2,65 4,5 51,80 121,00 2,5 20,80 2,72 0,90 0,15 3,62
00.521.067 67 2,50 71,5 +1,1 -0,46 10,2 6,0 3,0 70 +0,3 2,65 4,5 53,80 121,00 2,5 21,10 2,32 0,90 0,15 3,08
00.521.068 68 2,50 72,5 +1,1 -0,46 10,2 6,1 3,0 71 +0,3 2,65 4,5 54,50 121,50 2,5 21,20 2,32 0,90 0,15 3,08
00.521.070 70 2,50 74,5 +1,1 -0,46 10,2 6,2 3,0 73 +0,3 2,65 4,5 56,20 119,00 2,5 21,00 2,27 0,90 0,15 3,02
00.521.072 72 2,50 76,5 +1,1 -0,46 10,2 6,4 3,0 75 +0,3 2,65 4,5 58,00 119,20 2,5 21,00 2,27 0,90 0,15 3,01
00.521.075 75 2,50 79,5 +1,1 -0,46 10,2 6,6 3,0 78 +0,3 2,65 4,5 60,00 118,00 2,5 21,00 2,25 0,90 0,15 2,99
00.521.080 80 2,50 85,5 +1,3 -0,54 10,2 7,0 3,0 83,5 +0,35 2,65 5,3 74,60 120,90 2,5 21,80 2,44 0,90 0,15 3,24
00.521.085 85 3,00 90,5 +1,3 -0,54 12,2 7,4 3,5 88,5 +0,35 3,15 5,3 79,50 201,40 3,0 31,20 2,60 0,90 0,15 3,46
00.521.090 90 3,00 95,5 +1,3 -0,54 12,2 7,7 3,5 93,5 +0,35 3,15 5,3 84,00 199,00 3,0 31,40 2,60 0,90 0,15 3,47
00.521.095 95 3,00 100,5 +1,3 -0,54 12,2 8,1 3,5 98,5 +0,35 3,15 5,3 88,60 195,00 3,0 31,40 2,61 0,90 0,15 3,48
00.521.100 100 3,00 105,5 +1,3 -0,54 12,2 8,5 3,5 103,5 +0,35 3,15 5,3 93,10 188,00 3,0 30,80 2,57 0,90 0,15 3,42
